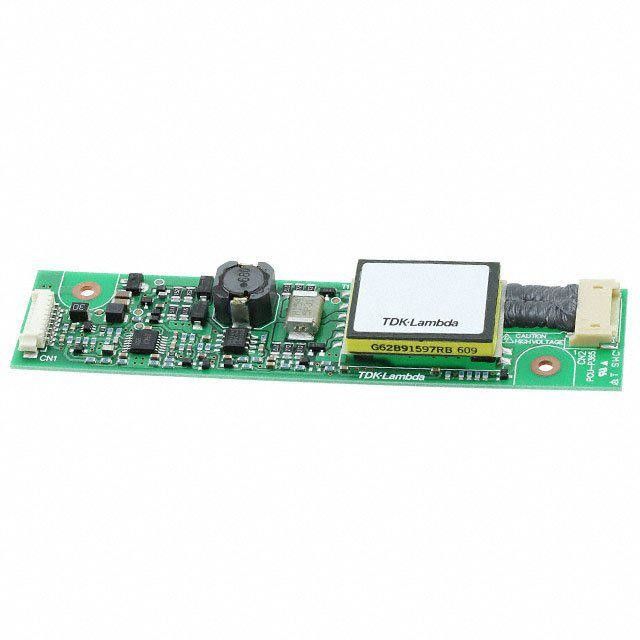

Productdetails:
|
Bedrijfstemperatuur: | -10 aan +70℃ | Opslagtemperatuur: | -30 aan +85℃ |
---|---|---|---|
Gewicht: | 20g | Werkende Vochtigheidsverhouding: | 95MaxRH% |
Afmetingen (WxDxH: | 103x30x8 (*3) mm | D/C: | 18+ |
Kwaliteit: | nieuw en origineel | Toepassing: | elektronische component |
Hoog licht: | de omschakelaar van 12v ccfl,lcd ccfl omschakelaar |
1.Features
● 2 output
● Toepasselijk paneel size*: 5 tot 6 duim
● Met de functie van de helderheidscontrole (wijze van de Impuls de Brede Modulatie).
● Met een het ontdekken functie voor het lopen uit van lamp (alarmoutput)
●In de generator met hoog voltage (een terminal en een patroon) wordt, een anti-stofmaatregel door siliconetoepassing genomen.
2.Electrical kenmerken
Punt | Eenheid | Symbool | Specifi kation | Voorwaarde | ||||||||
min | type | maximum | Vin (V) | Vrmt (V) | Vbr (V) | Rbr (kΩ) | Ta (℃) | RL (kΩ) | Opmerking | |||
Outputstroom |
mArms |
Iout (Maximumdimmer) |
4.5 | 5.0 | 5.5 | 12±1.2 | 5 | 0 | - | -10 tot +70 | 63 | Voltagedimmer (*1) |
4.5 | 5.0 | 5.5 | 12±1.2 | 5 | - | 0 | -10 tot +70 | 63 | Volumedimmer (*1) | |||
Iout (Minimumdimmer) |
1.7 | 2.2 | 2.7 | 12±1.2 | 5 | 2.5 | - | -10 tot +70 | 63 | Voltagedimmer (*1) | ||
1.7 | 2.2 | 2.7 | 12±1.2 | 5 | - | 50 | -10 tot +70 | 63 | Volumedimmer (*1) | |||
Ingangsstroom | A | Iin1 | - | 0,40 | 0,75 | 12±1.2 | 5 | 0 | -10 tot +70 | 63 | Ver | |
mA | Iin2 | - | 1 | 12±1.2 | 0 | -10 tot +70 | 63 | Ver WEG | ||||
Frequentie | kHz | Freq1 | 39 | 43 | 47 | 12±1.2 | 5 | 0 | -10 tot +70 | 63 | ||
Herz | Freq2 (Plichtsfrequentie) | 300 | 330 | 360 | 12±1.2 | 5 | 2.5 | 50 | -10 tot +70 | 63 | ||
Open Kringsvoltage | Vrms | Vopen | 1200 | 1250 | 1500 | 10.8min. | 5 | 0 | -10 tot +70 | ∞ | Open lading | |
Alarmsignaal | V | Vst | 4.5 | 5.0 | 5.5 | 12±1.2 | 5 | 0 | -10 tot +70 | ∞ | In het geval van lampanomalie (*2) | |
- | 0 | 0,5 | 12±1.2 | 5 | 0 | -10 tot +70 | 63 | Op een normale bedrijfsvoering (*2) |
(*1) gelieve te verwijzen naar het verbindingsdiagram voor details van een het verduisteren methode.
(*2) gelieve te verwijzen naar het verbindingsdiagram voor details van alarmoutput.
3. Andere Specificaties
Het verduisteren Functie | Ja | |
Werkende Temperatuur | ℃ | -10 tot +70 |
Opslagtemperatuur | ℃ | -30 tot +85 |
Werkende Vochtigheidsverhouding | RH% | 95Max |
Veiligheidsnorm | ー | |
Gewicht | g | 20 |
Afmetingen (WxDxH) | mm | 103x30x8 (*3) |
Gesmolten Input | Ja | |
Verre OP/WEG | Ja | |
De Functie van het alarmsignaal | Ja | |
Sluitingsfunctie | Nr | |
Siliconedeklaag Hoogspanningsgebied |
Ja |
4.Conformity aan RoHs-Richtlijn
Dit betekent dat, overeenkomstig de EU Richtlijn 2002/95/EG, lood, cadmium, kwik, zeswaardig chroom, en op broom-gebaseerd specifiek
de vlamvertragers, PBB en PBDE, zijn niet gebruikt, behalve vrijgestelde toepassingen.
Schakelaar aantal |
Artikelnummer | Model/Materiaal | Hoeveelheid | Opmerkingen | Geadviseerde toepasselijke schakelaar |
① | Gedrukte PCB van de kringsraad | Samengesteld (cem-3) | 1 | UL94V-0 t=1.0 | ー |
② | Inputschakelaar CN1 | 53261-0871 | 1 | Molexinc. | 51021-0800 |
③ | Outputschakelaar CN2, CN3 | SM02 (8,0) B-BHS-1-TB SN (VAN LF ()) | 2 | Co. van JST Mfg., Ltd. | Bhr-03vs-1 |
