Productdetails:
|
formaat: | 22,9 duim | Type: | a-Si TFT LCD, LCM |
---|---|---|---|
Helderheid: | 500 cd/m ² (Type.) | Contrastverhouding: | 1000:1 (Type.) (TM) |
Kijkhoek: | 89/89/89/89 (Type.) (CR≥10) | Werkende Wijze: | Transmissive AHVA, normaal Zwart, |
Lichtbron: | WLED, 50K-uren, met HOOFDbestuurder | Framesnelheid: | 60 hz |
touch panel: | zonder | Ontworpen voor: | Uitgerekte Bar |
Hoog licht: | auolcd het scherm,auolcd vertoning |
1.General beschrijving

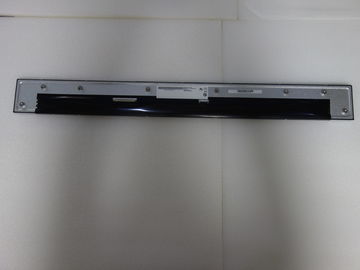

Deze specificatie is op de 22,9 duim-brede Kleurenahva (IPS-als) TFT LCD Module G229HAN01.0 van toepassing.
De vertoning steunt FHD [1920 (H) x 165 (V)] het schermformaat en 16.7M kleuren (Ware met 8 bits). Alle inputsignalen zijn LVDS-comaptible interface.
2.Display kenmerken
PUNTEN | Eenheid | SPECIFICATIES |
Het schermdiagonaal | [mm] | 581.01 (22,9“) |
Actief Gebied | [mm] | 578.88 (h) x 49,7475 (v) |
Pixel H x V | 1920x165 | |
Pixelhoogte | [um] | 301.5 × 301,5 |
Pixelregeling | R.G.B. Verticale Streep | |
Weergavemodus | AHVA-normaal zwarte wijze, | |
Witte Helderheid (Centrum) | [cd/m2] | 500 cd/m2 (Type.) |
Contrastverhouding | 1000 (Type.) | |
Optische Reactietijd | [msec] | 25ms |
Nominaal Inputvoltage VDD | [Volt] | 5V (Type) |
Machtsconsumptie (VDD-lijn + LEIDENE lijn) | [Watts] | 7.53W |
Gewicht | [Gram] | 460 (Type) |
Fysieke Grootte | [mm] | 587.08 (h) x het Type van 62,05 (v) x10.21 (d) |
Elektrointerface | Enige LVDS | |
Steunkleur | 16.7M kleuren, Ware met 8 bits | |
Oppervlaktebehandeling | Anti-Glare, 3H | |
RoHSnaleving | RoHSnaleving | |
Temperatuurwaaier het Werken Opslag (het Verschepen) |
[oC] [oC] |
0~ 50 -20~ 60 |
3.Optical kenmerken
Punt | Eenheid | Voorwaarden | Min. | Type. | Max. | Nota |
Het bekijken Hoek |
[graad] | Horizontaal (Juist) (Verlaten) Cr >10 | 89 89 | - | | |
Verticaal (omhoog) Cr > 10 (neer) | 89 89 | - | ||||
Contrastverhouding | Normale Richting | 800 | 1000 | - | 3 | |
Reactietijd |
[msec] | Het opheffen van Tijd (TrR) | 13 | | ||
Dalende Tijd (TrF) | 12 | |||||
Het opheffen + het Vallen | 25 | |||||
Kleur/Kleurkwaliteitcoördinaten (Cie) | Rood x | TBD | TBD | TBD | | |
Rood y | TBD | TBD | TBD | |||
Groen x | TBD | TBD | TBD | |||
Groen y | TBD | TBD | TBD | |||
Blauw x | TBD | TBD | TBD | |||
Blauw y | TBD | TBD | TBD | |||
Van kleurencoördinaten (Cie) het Wit | Wit x | TBD | TBD | TBD | ||
Wit y | TBD | TBD | TBD | |||
Centrale Helderheid | [cd/m2] | 400 | 500 | 6 | ||
Helderheidsuniformiteit | [%] | 70 | 75 | 7 | ||
Kleurengamma | % | 72 |
4.Materials
4.1 giftigheid
Er zal geen carcinogene materialen zijn die overal in de vertoningsmodule worden gebruikt. Als de giftige materialen worden gebruikt, zullen zij door de verantwoordelijke AUO-toxicoloog worden herzien en worden goedgekeurd.
4.2 brandbaarheid
Alle componenten met inbegrip van elektrocomponenten die niet de brandbaarheidsrang UL94-V1 in de module ontmoeten zullen het proces van de de uitzonderingsgoedkeuring van de brandbaarheidsclassificatie voltooien.
De gedrukte kringsraad zal van materiaal geschatte 94-V1 worden gemaakt of beter. De daadwerkelijke UL-brandbaarheidsclassificatie zal op de gedrukte kringsraad worden gedrukt.
